LED-neonkyltin asennusopas

Asenna neonkylttisi luottavaisin mielin.

Valitse kylttiisi sopiva kiinnitystapa, noudata sen kuvallista ohjetta ja kytke virtakomponentit mukana tulevan ohjeen mukaisessa järjestyksessä.

Katso kiinnitystavat Ulkokyltin virransyöttöopas

Kyltin mukana toimitetaan kiinnitystarvikkeet ja ohjeet. Valitse kylttiin ja pintaan sopiva tapa ja suunnittele johdon reitti ennen asentamista.

Käytä toimitetun taustalevyn kiinnityskohtia
Suunnittele kaapelireitti ennen kyltin kiinnitystä
Valitse kiinnitystapa Seinä · ripustus · tarrakiinnitys Valittuihin malleihin on saatavilla jalustavaihtoehtoja
Seinäkiinnitys Valmiiksi porattu akryylitaustalevy Seinäkiinnitystarvikkeet ja ohjeet sisältyvät toimitukseen
Ripustusvaihtoehto Yksi 90 cm:n ketju Kaksi pyöreää jousihakaa mukana
Virtajohto Läpinäkyvä johto, enintään 3 metriä Vakiona 1,5 m; virtalähteen johto 1,5 m
Tarrakiinnitys Saatavilla pyynnöstä Vain yhteensopiville kevyille kylteille

Asennustavat

Valitse kylttiisi sopiva asennustapa.

Seinäkiinnitys on vakiovaihtoehto. Ripustus sopii hyvin ikkunoihin ja tapahtumiin. Kiinnitystarrat sopivat vain yhteensopiville kevyille kylteille ja soveltuville sisäpinnoille.

Select a mounting method to view its instructions.

Viisi selkeää vaihetta

Kiinnitä mukana tulevilla etäisyyskiinnikkeillä.

Käytä esiporattua akryylitaustalevyä mallina. Tässä esitetty 9 mm:n poranterä sopii vakiosarjan mukana toimitettuihin seinätulppiin.

  1. 01Vaihe

    Merkitse kiinnityspisteet.

    Pidä kylttiä lopullisessa paikassaan. Käytä esiporattua akryylitaustaa mallina ja merkitse jokainen kiinnitysreikä.

  2. 02Vaihe

    Poraa merkityt reiät.

    Käytä tämän vakiosarjan mukana tuleville seinätulpille 9 mm:n poranterää. Pidä pora suorassa.

  3. 03Vaihe

    Aseta seinätulpat paikoilleen.

    Työnnä jokainen seinätulppa kokonaan porattuun reikään niin, että se pysyy tukevasti paikallaan.

  4. 04Vaihe

    Kiinnitä etäisyyskiinnikkeiden rungot.

    Aseta etäisyyskiinnikkeiden rungot reikien kohdalle ja kiinnitä ne tukevasti mukana toimitetuilla ruuveilla.

  5. 05Vaihe

    Kiinnitä kyltti ja suorista se.

    Aseta akryylitaustalevy etäisyyskiinnikkeiden päälle, kiinnitä hatut ja kiristä tasaisesti pakottamatta akryyliä.

Mukana toimitettu kiinnityssarja sopii monille umpinaisille seinille. Jos seinäsi on muuta tyyppiä, käytä kyseiseen pintaan sopivia kiinnikkeitä.

Vapaasti seisovat kyltit

Haluatko mieluummin jalustan tai akryylikotelon?

Osa malleista voidaan valmistaa tiskille, hyllylle tai muuhun vapaasti seisovaan esillepanoon, kun siitä sovitaan ennen valmistusta.

Kysy esillepanovaihtoehdoista

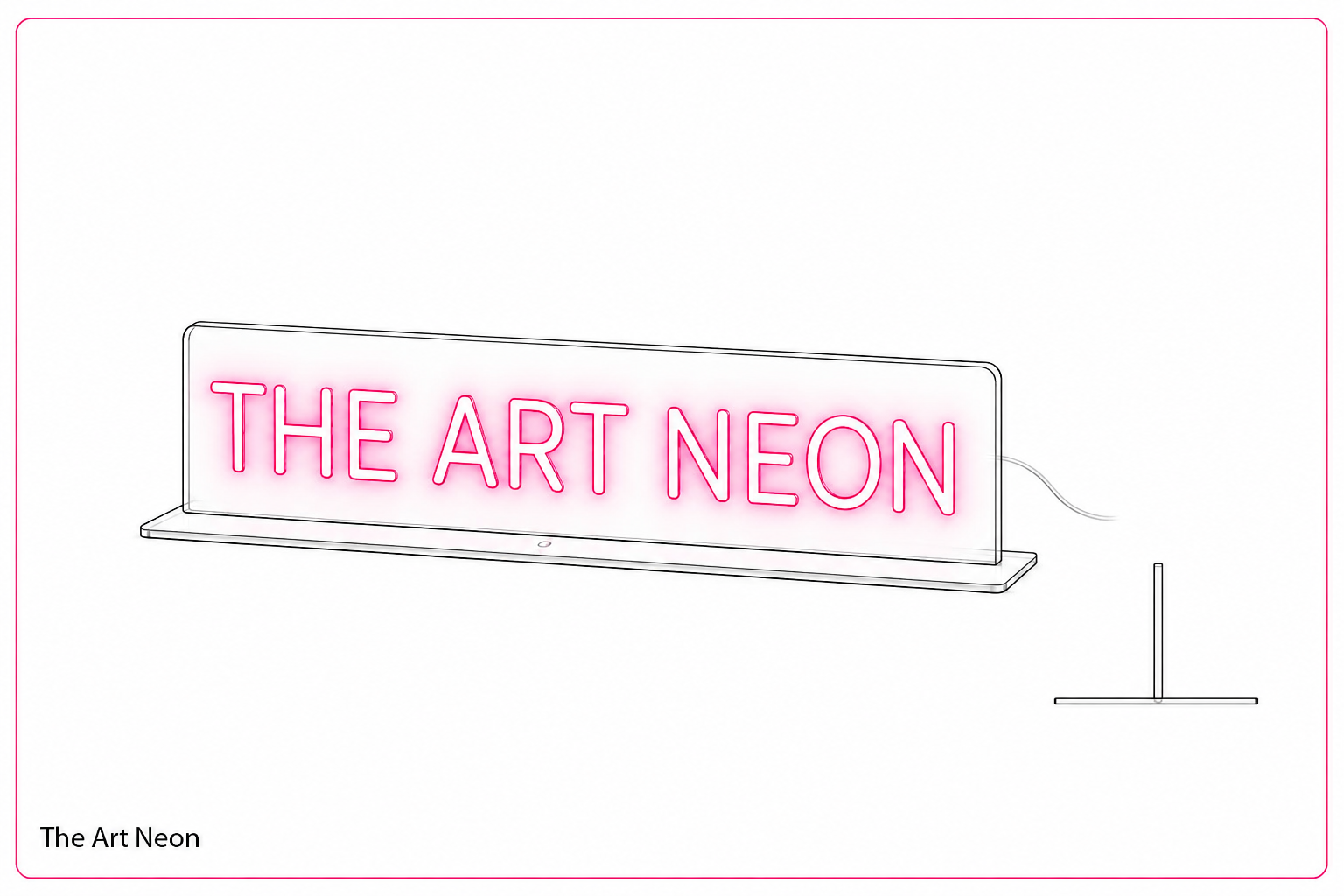

Custom LED neon sign on an acrylic stand

Acrylic stand

A freestanding base for counters, shelves and display tables.

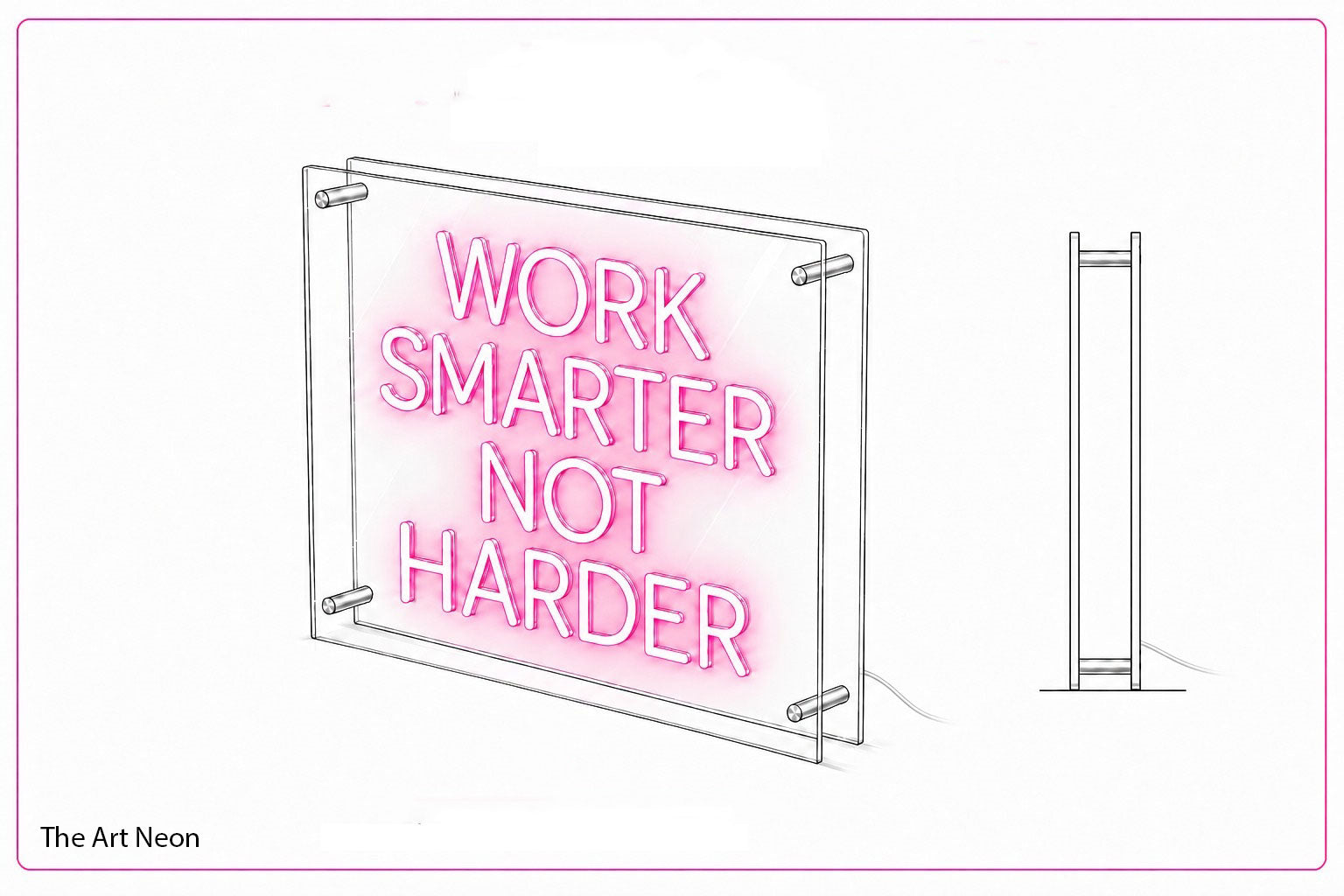

Custom LED neon sign in an acrylic display box

Acrylic box

A freestanding acrylic display with added depth and a clean finished profile.

Sähkö ja johto

Kytke sähköosat mukana toimitetun ohjeen mukaisessa järjestyksessä.

Vakiokokoonpano sisältää 1,5 metrin läpinäkyvän kylttijohdon ja 1,5 metrin virtalähdejohdon. Läpinäkyvän kylttijohdon voi pyytää enintään 3 metrin pituisena ennen valmistusta. Tätä pidempiä johtoja ei suositella. Mukana toimitetaan toimitusmaahan sopiva pistoke.

LED-neonkyltti

Läpinäkyvä pienjännitejohto lähtee kyltistä valmistuksessa määritetystä kohdasta.

Älä katkaise tai jatka kyltin johtoa.

Himmennin tai RGB-ohjain

RGB-kyltit tarvitsevat RGB-ohjaimen. Yksivärisessä kyltissä kytke himmennin, jos se sisältyy valitsemaasi kokoonpanoon.

Pidä se kuivana ja helposti saavutettavana.

Virtalähde

Käytä mukana toimitettua tai hyväksyttyä virtalähdettä sekä ehjiä johtoja ja liittimiä.

Varmista ilmanvaihto ja esteetön pääsy.

Pistorasia

Liitä sopivaan pistorasiaan kohdemaata varten toimitetulla pistokkeella.

Teetä kiinteä sähköliitäntä sähköasentajalla.

Suojaa kaikki liitännät

  • Työnnä liittimet kokonaan yhteen. Varmista, ettei niihin kohdistu vetoa tai jyrkkiä taivutuksia.
  • Pidä johdot poissa kuumuudesta, ovista, puristuskohdista, nesteistä ja kulkureiteiltä.
  • Älä peitä virtalähdettä tai sijoita sitä paikkaan, jossa ilma ei pääse kiertämään.
  • Sijoita pistoke ja ohjaimet helposti ulottuville, jotta kyltin voi irrottaa sähköstä turvallisesti.

Irrota virta ennen osien käsittelyä. Lopeta kyltin käyttö, jos johto, liitin, virtalähde, himmennin tai ohjain on vaurioitunut, epätavallisen kuuma tai altistunut nesteelle.

Asennus ulos

Pidä ohjauslaitteet kuivina.

Ulkokyltin runko on IP67-luokiteltu. Virtalähteellä, himmentimellä, RGB-ohjaimella ja kaukosäätimellä on omat vaatimuksensa, joten sijoita kukin osa käyttöympäristönsä mukaan.

01 · Virtalähde sisätiloissa

Vakiovirtalähde soveltuu käyttöön

Jos virtalähde on sisällä tai kuivassa, suojatussa tilassa, mukana toimitettua tavallista virtalähdettä voidaan käyttää.

Suositellaan sekä yksivärisille että RGB-kylteille
02 · Virtalähde ulkona

Käytä ulkokäyttöön soveltuvaa virtalähdettä

Jos virtalähde jää ulos, valitse erikseen hinnoiteltu ulkokäyttöön tarkoitettu virtalähde.

Valitse virtalähde erikseen ulkokylttivalinnan lisäksi.
03 · Yksiväriset kyltit

Himmennin ei ole vedenpitävä

Yksivärisen kyltin voi kytkeä suoraan ulkokäyttöön tarkoitettuun virtalähteeseen ilman himmennintä. Jos tarvitset kirkkauden säätöä, pidä himmennin sisällä tai asianmukaisesti suojattuna.

Ulkokäyttöön sopiva virtalähde ei tee himmentimestä vedenpitävää
04 · RGB-kyltit

RGB-ohjain on pidettävä suojattuna

RGB-ohjain tarvitaan värien säätämiseen, eikä se ole vedenpitävä. Pidä se sisätiloissa tai sopivassa vedenpitävässä kotelossa.

Ulkokäyttöön sopiva virtalähde ei tee RGB-ohjaimesta vedenpitävää

Turvallisin ratkaisu on pitää ohjausosat sisätiloissa.

  • Pidä virtalähde ja ohjain sisätiloissa tai kuivassa, suojatussa paikassa aina kun mahdollista.
  • Vie hyväksytty pienjännitejohto ulkokyltille.
  • Suojaa kaikki liitännät ja pidä kaukosäädin poissa vedestä ja kosteudesta.
Suunnittele ulkokyltti

Usein kysyttyä asennuksesta

Nopeat vastaukset ennen aloittamista.

Näitä asiakkaamme kysyvät useimmin kiinnityksestä, sähkönsyötöstä ja ulkokäytöstä.

Sopivatko mukana toimitetut asennustarvikkeet kaikille seinille?

Mukana toimitettu kiinnityssarja sopii monille umpinaisille seinille. Jos seinäsi on muuta tyyppiä, käytä kyseiseen pintaan sopivia kiinnikkeitä.

Voinko asentaa kyltin kiinnitystarroilla?

Vain yhteensopivalle kevyelle kyltille tasaisella, puhtaalla, kuivalla ja täysin kovettuneella sisäpinnalla. Noudata liuskojen valmistajan paino- ja määrärajoja. Älä käytä kiinnitysliuskoja suurille tai raskaille kylteille, tapetille tai juuri maalatulle seinälle. Odota vähintään seitsemän päivää maalauksen jälkeen.

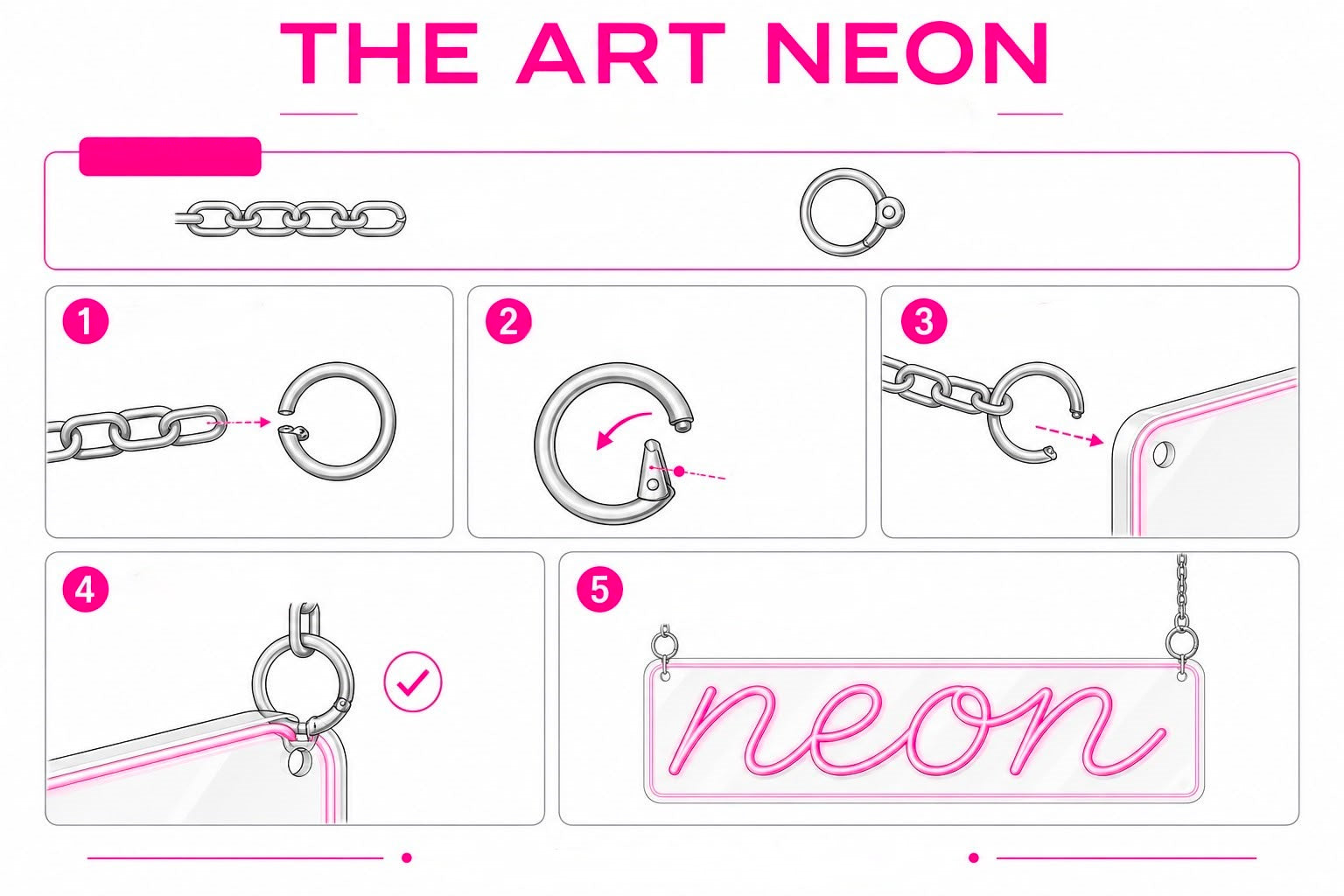

Voiko kyltin ripustaa katosta tai kehikosta?

Kyllä, kun kyltissä on oikeanlaiset ripustusreiät ja käytössä sopiva tukipiste. Ripustussarjaan kuuluu yksi 90 cm:n ketju ja kaksi pyöreää jousihakaa. Käytä kyltin painolle sopivaa tukipistettä.

Kuinka pitkät kyltin ja virtalähteen johdot ovat?

Vakiokokoonpano sisältää 1,5 metrin läpinäkyvän kylttijohdon ja 1,5 metrin virtalähdejohdon. Läpinäkyvän kylttijohdon voi pyytää enintään 3 metrin pituisena ennen valmistusta. Tätä pidempiä johtoja ei suositella. Mukana toimitetaan toimitusmaahan sopiva pistoke.

Mitkä ulkokyltin osat ovat vedenpitäviä?

Ulkokyltin runko on IP67-luokiteltu. Himmennin, RGB-ohjain ja kaukosäädin eivät ole vedenpitäviä. Pidä ne sisätiloissa tai suojaa asianmukaisesti. Jos virtalähde jää ulos, valitse erikseen hinnoiteltu ulkokäyttöön tarkoitettu virtalähde.

Voiko kyltin kytkeä kiinteästi sähköverkkoon?

Kyltti ei tarvitse kiinteää sähköasennusta, vaan se kytketään yleensä tavalliseen pistorasiaan mukana toimitetun pienjännitevirtalähteen kautta. Kysy pätevältä sähköasentajalta kiinteistä tai piilotetuista verkkovirtaliitännöistä.

Lopputarkistus

Tukevasti, suorassa ja valmiina valaisemaan.

Varmista ennen virran kytkemistä, että kyltti on tukevasti paikallaan, johto on suojattu ja kaikki virtakomponentit ovat kuivia ja helposti saavutettavissa.

Pysähdy ennen asennusta

Ota yhteyttä, jos jokin ei täsmää.

Vaurio tai puuttuvia osia

Akryyli, johto, liitin, virtalähde, ohjain tai kiinnitystarvike on vaurioitunut tai puuttuu.

Tuntematon tai sopimaton kiinnitysalusta

Seinämateriaalia, kiinnitystapaa tai ripustuspistettä ei voida varmistaa, tai kiinnitysreiät eivät osu kohdalleen.

Epävarmuutta sähköliitännästä tai ulkokäytöstä

Ohjauslaite saattaa altistua vedelle, tai suunnitelma edellyttää kiinteää tai piilotettua verkkosähköasennusta.

Ennen virran kytkemistä

Neljä lopputarkistusta

0 / 4

Suunnitteletko uutta kylttiä?

Lähetä aineisto, suunniteltu paikka ja asennustiedot yksilöllistä tarjousta varten.

Lähetä oma mallisi

Virheellinen asennus, muutokset tai luvattomat korjaukset voivat vaikuttaa takuun kattavuuteen. Lue voimassa olevat kahden vuoden takuuehdot ennen minkään osan muuttamista.
